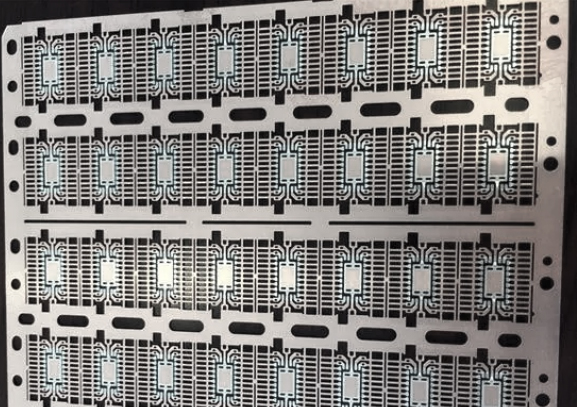

作為半導體封裝的關鍵一環，引線框架需要在共面性、強度、彎曲等方面達到較高的標準，它的質量將直接影響半導體封裝的質量。然而，引線框架在其生產、加工的過程中，由于各種因素，不可避免地會出現錯沖，漏沖，臟污，氧化，毛刺，壓傷，變形，漏鍍，鍍偏等缺陷。

 方案難點

1）目前國內的芯片封裝缺陷檢測技術大多停留在人工檢測和半自動檢測階段，檢測效率偏低，檢測質量得不到保障；

2）引線框架尺寸較為小巧，結構較為扁平；

3）流水線上產品放置密度較高；

4）現場檢測環境受機械影響有較大震動。

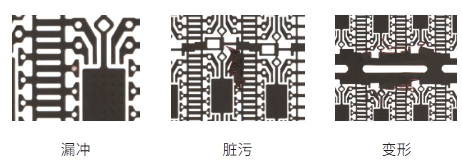

 檢測結果
